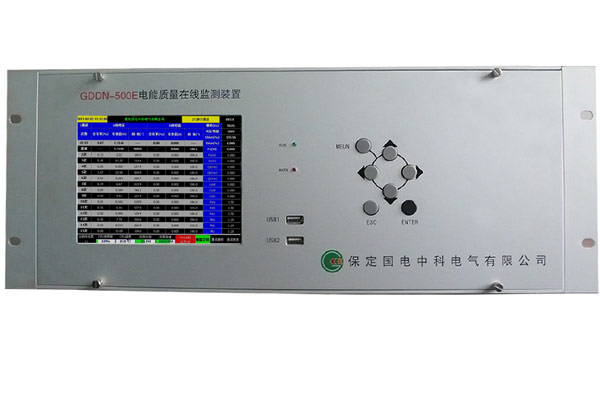

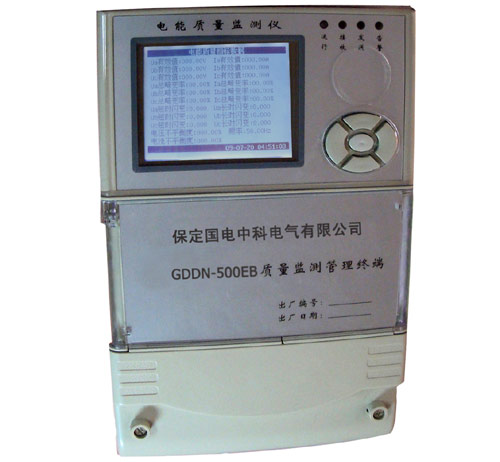

GDDN-500E系列多路/单路电能质量在线监测装置


电网由“发、输、变、配、用”五个环节组成,作为用户侧的“配、用”电环节消耗着总电能的80%。随着社会经济发展,电气化铁路、电弧炉、变频器等冲击性、非线性、不平衡度负载在电力应用中越来越多,谐波、负序、闪变、电压暂态等电能质量问题直接影响着电力系统的供电安全。电能是一种商品,其质量问题是供应商和客户共同关注的问题。用电企业有必要建立电能质量监测系统,实现对整个配电电网电能质量的实时监控。能够实时监测和分析电网中母线及线路的电压和电流的基波及2~63次谐波,可对谐波越限给出报警,并通过RS485通信接口将数据上传至后台监控系统,满足用户对电能质量的监测要求。

本装置广泛适用于380V至220kV各电压等级的发电厂、变电站、石油、煤矿、钢铁、冶金、化工等大型厂矿企业的供电系统。

GDDN-500E电能质量在线监测装置是基于现代数字信号处理技术、总线技术、嵌入式技术的高性能电能质量分析设备。通过分布在各监测点的GDDN-500E通过通讯网络与电能质量管理中心上位机组成电能质量监测管理网络,以实现区域电网内电能质量的监测、管理与治理的目标。

装置数据采集模块采用美国TI公司的32位DSP数字处理器,主频高达150M,同步采样技术,保证了数据采集的高速性和准确性;四层电路板设计(PCB)和SMT 工艺、继电保护装置常用的”背插式”结构,提高了系统稳定性可扩展性和抗干扰能力。








功能特点:


基本测量


电网频率;电压、电流有效值;总的有功、无功功率、功率因数。


基本监测指标


三相基波电压、电流有效值,基波功率、功率因数、相位等;电压偏差;频率偏差;三相电压电流不平衡度、负序电压、电流;谐波(2~63次)。包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位;各次谐波的有功、无功功率。


高级监测指标


间谐波;电压波动、闪变;电压骤升、骤降、短时中断;


显示功能


高分辨率彩色液晶显示


设置功能


可对装置硬件时钟进行设置,对监测参数进行设置、修改和查看,并设有密码保护。


通讯功能


装置提供多种通讯接口方式,可通过RS232/RS485接口与远方通讯,支持部颁101、modbus通讯规约,方便与综自系统数据传输。


GPS 对时功能


装置具有GPS硬对时接口,可以接受IRIG-B码对时或者秒脉冲对时信号,保持与远方管理中心的时钟一致。


事件触发录波功能


可根据客户要求设定事件触发条件,记录事件触发前、后实时数据并保存,并保存有事件日志以供查询分析。


扩展功能


背插式模块设计,标准4U机箱,机架式安装。


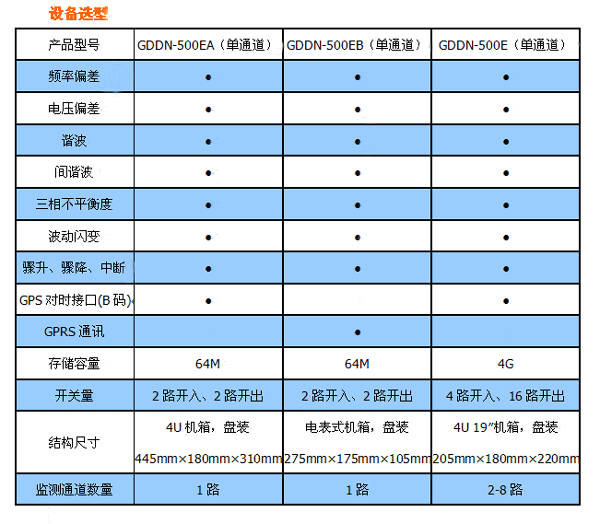

技术指标


额定工作电压:AC/DC 220V
电流信号输入:额定电流 5A/1A;量程:AC 200mA~5A或100mA~1A
电压信号输入:额定电压 100V;  量程:10V~100V/400V(可选)
采样频率: 12.8KHz
A/D转换:精度16bit在算法上采用基准算法,保证了仪器测量的高精度
开关量输入输出:4路开入(DC220V),16路开出(AC220V/DC30V 3A)


监测指标精度


基波电压、电流精度误差:≤0.2%
基波电压、电流相位误差:≤0.5°
频率偏差:≤0.01Hz
电压偏差:≤0.5%
三相电压不平衡:≤0.2%
三相电流不平衡:≤0.5%
谐波测量精度符合国标A 级要求
间谐波测量精度参考国标谐波A 级要求
电压波动与闪变:≤5%


通讯接口


 RS232C,RS485,RJ45,GPRS.


GPS 对时接口


装置接口:GPS硬对时,IRIG-B码(DC码,电平符合RS485规范)对时和B码秒脉冲对时信号。(可选,订货前注明)


数据存储时间


标配4G容量,数据可存储一年。
