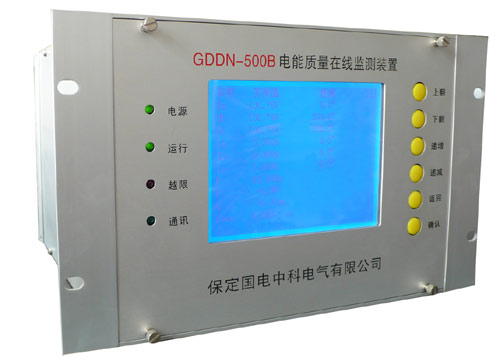

GDDN-500B电能质量在线监测装置


电网由“发、输、变、配、用”五个环节组成,作为用户侧的“配、用”电环节消耗着总电能的80%。随着社会经济发展,电气化铁路、电弧炉、变频器等冲击性、非线性、不平衡度负载在电力应用中越来越多,谐波、负序、闪变、电压暂态等电能质量问题直接影响着电力系统的供电安全。电能是一种商品,其质量问题是供应商和客户共同关注的问题。用电企业有必要建立电能质量监测系统,实现对整个配电电网电能质量的实时监控。能够实时监测和分析电网中母线及线路的电压和电流的基波及2~50次谐波,可对谐波越限给出报警,并通过RS485通信接口将数据上传至后台监控系统,满足用户对电能质量的监测要求。

本装置广泛适用于380V至220kV各电压等级的发电厂、变电站、石油、煤矿、钢铁、冶金、化工等大型厂矿企业的供电系统。

GDDN-500B电能质量在线监测装置是由保定国电中科电气有限公司研制的新型数字式电能质量在线监测装置,本装置完全按国标要求采集电能质量的各项参数,具有长时间在线工作的可靠性、较强的现场操作和与中心站的通讯功能,同时具有长时间记录存储数据的能力及方便的数据统计分析方式。

装置特点:

◆32位DSP数字信号处理器

◆16位六通道高精度A/D转换器

◆宽温全中文大屏幕液晶显示屏

◆512M-512M大容量FLASH存储器

◆RS232、RS485等多种通讯方式,支持IEC-103、104、MODBUS通讯规约

◆超低功耗小于10VA

◆流水线贴片工艺确保质量稳定可靠

◆体积小巧 后端可插拔自动短接式接线端子,安装、维护方便

◆可测量电网频率、电压偏差、电压、电流真有效值、基波有效值、电压、电流谐波(2~50次)、三相电压不平衡度、电压波动与闪变值、负序、视在功率、有功功率、无功功率、功率因数;

◆具有谐波越限保护功能,提供报警继电器接点

◆仪器支持TCP/IP、RS232、RS485等多种通讯方式,支持IEC-103、104、MODBUS通讯规约,可方便地融入综自系统,仪器配备工控级嵌入式10/100M自适应网卡或调制解调器,连接可靠,长期运行稳定性好。多台电能监测装置和上位机联网可以组成电能质量监测与管理系统(POWERQUALITY VISORY&MANAGEMENT SYSTEM,简称PQSMS),支持部颁103规约、MODBUS规约,方便与综自系统联网通讯。

网络结构拓扑图

技术参数
