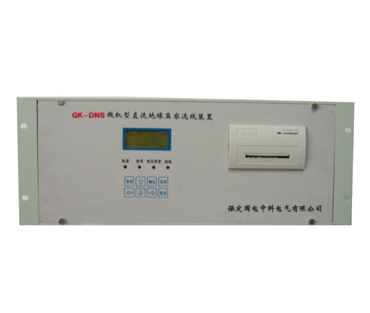

GK-DNS型直流系统电压绝缘监察及选线装置

发电厂和变电站的直流系统是控制系统和信号系统、继电保护自动装置的工作电源,直流系统的工作可靠性直接影响电力系统的安全。但直流回路种类繁多,支线纵横,发生接地的几率非常高。正常情况下,直流系统的正负母线是对地浮空的。当直流系统发生一点接地时虽不会影响正常工作,但当出现第二个接地点时,将有可能引起事故。因此必须立即排除接地故障。

然而,直流系统的接地故障查找却是一个棘手的问题。传统的方法是逐路断开各支路,根据绝缘监察装置的指示来确定故障支路,然后顺着该支路逐级查找,最后确定接地点。这种方法十分费时费力,而且当断开某一支路时,该支路上的控制与保护装置要短时退出,这时有可能引起事故。
本公司生产的GK-DNS型直流系统电压绝缘监察及选线装置 (以下简称直流选线装置)可以完美地解决上述问题。该装置采用现代微电子技术,能实现对直流系统的母线电压和对地绝缘的实时在线监测,发生故障时能及时报警并在不断电的情况下自动确定接地支路,在便携式探测仪的配合下可迅速查找到接地点,是传统绝缘监察装置的理想的升级换代产品。广泛适用于电力、煤炭、冶金、化工、石油等部门。

功能及特点

在线实时监测直流系统的绝缘状况。一旦系统的接地电阻低于预先设定的报警值,则自动报警。之后装置进入选线状态,显示并打印出接地支路号;
在线实时监测并显示直流系统的母线电压。一旦系统的母线电压超出预先设定的范围,则自动报警;
不需停电即可查找接地支路。在多点接地及系统对地电容较大的情况下仍有较高的准确度。在便携式探测装置的配合下可迅速准确地找出具体的接地点。正负母线的对地绝缘均匀下降时仍能准确报警;
可以随时方便地更改设置参数,如各种报警值等;
可以记忆20次最新的报警信息供随时显示和打印;
采用先进的液晶显示技术,显示容量大。以菜单方式操作,简单方便;
采用插板式结构,便于维护;
具备RS232、RS422和RS485串口,同微机监控系统相连,易于实现远方监测;

与国内的同类装置相比,该装置具有如下优点:
检测灵敏度高,受系统对地电容影响小;
系统的正负母线对地绝缘均匀下降时仍能准确报警;
抗干扰能力强,可靠性高;
能同时监测两段母线。

技术规范

监测最大路数 101型:31路、201型:63路、301型:126路
系统接地检测灵敏度 ≤99kΩ
支路接地检测灵敏度 ≤20 kΩ
每条支路的检测时间 ≤10秒
接地报警信息追忆 20次
输出报警信号 电压异常、接地
通讯接口标准 RS-232,RS-422,RS-485
适用的直流系统电压等级 220V、110V、48V
电源电压 交流187V到253V或直流176V到242V
装置功耗 ≤15W
重量 ≤15kg(不含传感器)
工作环境 温度-5℃~40℃,相对湿度≤90%


设计说明


该装置有3种型号∶xxx -1型适用于单段母线,最大31路;xxx-2型适用于单段母线,最大63路;xxx-3型适用于双段母线,每段最大63路。

订货须知

订货时请提供如下信息:
◆直流系统的母线分段情况;
◆直流系统的母线电压;
◆所需传感器的数量及型号
◆如需使用串口,请告知串口类型和通讯规约;
◆其他特殊要求。
